Каждая паровая или водогрейная котельная сталкивается с необходимостью утилизации нагретых технологических стоков — продувочных, промывочных вод и загрязнённого конденсата. Прямой сброс таких жидкостей в канализационную систему строго запрещён действующими нормативами. Готовым решением от производителя ООО «УЗСК» являются комплектные барботары-охладители, готовые к подключению и обеспечивающие безопасное и эффективное охлаждение стоков до регламентированных 35–45°C. Мы осуществляем полный цикл работ: проектируем и производим оборудование на собственном предприятии, предоставляя гарантию на все этапы.
Что представляет собой барботер-охладитель и для чего он необходим?

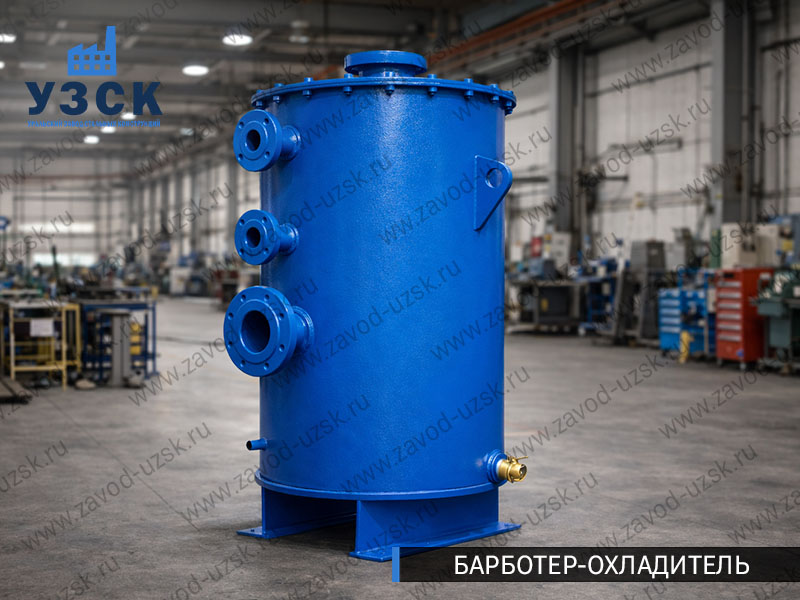

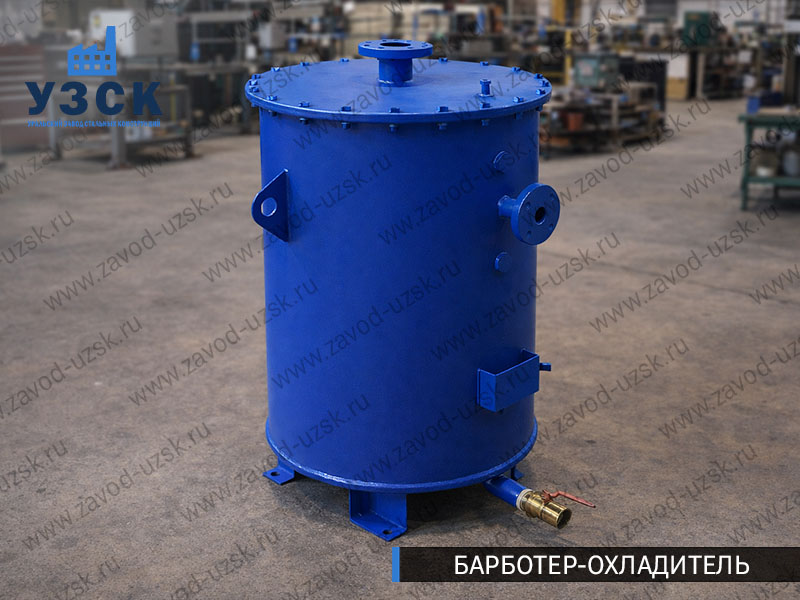

Барботер (смешивающий охладитель) — это вертикальный ёмкостной аппарат, который служит ключевым элементом обеспечения экологической и технологической безопасности котельной. Его основное назначение — приём, сброс давления и последующее охлаждение всех видов сточных вод перед их сбросом в канализационную сеть. Это позволяет защитить инженерные коммуникации, предотвратить образование обильного выпара и минимизировать риски для обслуживающего персонала. В условиях постоянного ужесточения экологического надзора монтаж барботера становится не просто рекомендацией, а обязательным требованием для предприятий в в Липецке и по всей России и ЕАЭС.
Принцип функционирования: надёжность, основанная на простоте
Приём стоков: Горячая жидкость под давлением поступает в смесительную камеру аппарата через входной патрубок.
Барботаж и охлаждение: Параллельно через специальную систему барботажа подаётся холодная вода. Происходит процесс интенсивного перемешивания (барботаж) и моментальное охлаждение потока.
Сброс и контроль: Охлаждённая до заданной температуры вода в автоматическом режиме отводится в канализацию через клапан, управляемый термостатом. Излишки пара конденсируются внутри аппарата или отводятся через патрубок выпара.
Ключевые преимущества барботеров БО от ООО «УЗСК» в Липецке
Решение «под ключ»: Поставляем полностью укомплектованную систему: аппарат, запорно-регулирующую арматуру, термостатическую систему управления, теплоизоляцию в защитном оцинкованном кожухе.
Полная автоматизация: Встроенная автоматика поддерживает заданную температуру в баке с точностью до 1,5°C, полностью исключая влияние «человеческого фактора».
Адаптивность конструкции: Изготавливаем оборудование из углеродистой (Ст3, 09Г2С) и нержавеющей (12Х18Н10Т, AISI 304) стали в зависимости от химической агрессивности среды каждого конкретного заказчика.
Гарантия долговечности: Рассчитываем и гарантируем длительный ресурс работы аппарата благодаря многоступенчатому контролю качества на всех этапах производства.
Технические параметры и модельный ряд (типоразмеры) барботеров-охладителей БО от ООО «УЗСК»
В таблице представлена стандартная линейка оборудования. Все параметры могут быть адаптированы в рамках индивидуального технического задания заказчика.
| Модель (маркировка) | Рабочий объём, м³ | Произв.*, т/ч | Диаметр корпуса, мм | Материал исполнения** | Раб. давление, МПа (кгс/см²) | Макс. Т среды, °C |
|---|---|---|---|---|---|---|
| БО-450-0.18-0.01-С/Н | 0.18 | до 0.9 | 450 | Ст3сп5 / 12Х18Н10Т | 0.01 (0.1) | 200 |
| БО-600-0.45-0.01-С/Н | 0.45 | 0.9 – 2.5 | 600 | Ст3сп5 / 12Х18Н10Т | 0.01 (0.1) | 200 |
| БО-800-0.80-0.01-С/Н | 0.80 | 2.5 – 5.0 | 800 | Ст3сп5 / 12Х18Н10Т | 0.01 (0.1) | 200 |
| БО-1000-1.30-0.01-С/Н | 1.30 | 5.0 – 8.5 | 1000 | Ст3сп5 / 12Х18Н10Т | 0.01 (0.1) | 200 |
| БО-1200-2.00-0.01-С | 2.00 | 8.5 – 12.0 | 1200 | Ст3сп5 | 0.01 (0.1) | 200 |
| БО-1400-3.00-0.01-С | 3.00 | 12.0 – 18.0 | 1400 | Ст3сп5 | 0.01 (0.1) | 200 |
Примечания к таблице:
Производительность — величина ориентировочная и зависит от температур входящих потоков и требуемой температуры на выходе. Точный расчёт выполняют наши инженеры в процессе проектирования в Екатеринбурге.
Материал исполнения:
С — Углеродистая сталь (Ст3сп5) с антикоррозионным покрытием. Стандартный выбор для большинства сред.
Н — Нержавеющая сталь (12Х18Н10Т, AISI 304/321). Рекомендуется для агрессивных сред или при повышенных требованиях к чистоте.
Производство полного цикла от ООО «УЗСК» — гарантия качества и ответственности
Заказывая барботер-охладитель на Уральском заводе стальных конструкций, вы получаете не просто изделие, а комплексное решение с ответственностью производителя на всех этапах:
Проектирование: Собственное конструкторское бюро разработает и согласует с вами чертежи, выполнит все необходимые расчёты на прочность.
Производство: Современный станочный парк (гильотинные резки, листогибы, станки с ЧПУ) и аттестованные НАКС сварщики обеспечивают безупречное качество изготовления.
Контроль качества: Многоступенчатая проверка, включающая неразрушающий контроль (визуальный, капиллярный, ультразвуковой) в собственной лаборатории и обязательные гидравлические испытания на герметичность и прочность на гидростенде.
Поставка и сервис: Доставка собственным или проверенным транспортом по Липецку, РФ и странам ЕАЭС. Организация шеф-монтажа и пусконаладочных работ. Строгое соблюдение гарантийных и постгарантийных обязательств.
Часто задаваемые вопросы по барботерам-охладителям
Барботер необходим для безопасного охлаждения горячих технологических стоков (продувочных, промывочных вод, конденсата) перед их сбросом в канализацию. Это требование экологических и санитарных норм, запрещающих сброс жидкостей с температурой выше 35–45°C. Аппарат также сбрасывает давление и предотвращает образование пара в помещении.
Принцип основан на смешивании (барботаже) горячего стока с холодной водой. Горячая жидкость подаётся в камеру, где через систему рассекателей встречается с потоком холодной воды. Происходит мгновенное теплообмен и охлаждение. Температура на выходе регулируется автоматически.
Выбор зависит от химического состава стоков. Для нейтральных или слабоагрессивных сред подойдёт барботер из углеродистой стали Ст3 с защитным покрытием. Для агрессивных сред (содержащих кислоты, щёлочи, высокое содержание солей) необходимо исполнение из нержавеющих сталей марок 12Х18Н10Т или AISI 304/321.
Да, производство ООО «УЗСК» специализируется на изготовлении оборудования по индивидуальным техническим заданиям. Мы можем изменить объём, производительность, рабочие давления, температуры и материалы исполнения под ваши конкретные условия.
Стандартный срок производства типовой модели составляет 20-25 рабочих дней. Для нестандартных или сложных конструкций срок уточняется на этапе расчёта и согласования технического задания.
Да, мы предлагаем комплекс услуг «под ключ», который может включать доставку, шеф-монтаж оборудования на вашей площадке в Липецке, а также проведение пуско-наладочных работ.
Как заказать барботер-охладитель в Липецке
Заявка: Отправьте нам опросный лист или техническое задание.
Расчёт и предложение: Наши инженеры подготовят индивидуальное коммерческое предложение с чертежами.
Изготовление: После согласования запускаем аппарат в производство (средний срок изготовления 20-25 рабочих дней).
Исполнение: Обеспечиваем доставку, монтаж (при необходимости) и сдачу в эксплуатацию.
